NX工具条包括经典工具条和新版本的功能区。两种对应于不同的文件。经典工具条是以.tbr结尾的文件，功能区为.rtb结尾。

工具条文件需放在应用程序startup文件夹，以确保NX启动时能找到该文件。
整个应用要想被NX找到需配置环境变量UGII_USER_DIR=<根路径>。或在<NX安装目录>\UGII\menus\custom_dirs.dat文件中配置根路径。

经典工具条

1
2
3
4
5
6
7
8
9
10
11
12
13
14
TITLE 金旅二次开发工具
VERSION 160
DOCK TOP

	BUTTON MENU1
	BUTTON MENU2
	BUTTON MENU3
	SEPARATOR
	BUTTON MENU21
	BUTTON MENU22
	SEPARATOR
	BUTTON TC1
	SEPARATOR
	BUTTON DRAFT1

效果如下：
经典工具条

  • TITLE顾名思义为标题
  • VERSION，版本
  • DOCK，工具栏的停靠位置。可去TOP、BOTTOM、LEFT、RIGHT等
  • BUTTON后为men文件中定义的菜单项名称。如果菜单项有定义图标，则显示图标。否则显示菜单项文字。
  • SEPARATOR，分割线

新版本功能区

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
TITLE 金旅二次开发工具
VERSION 170

BEGIN_GROUP JL_MAIN1
LABEL 金旅二次开发工具
	BUTTON MENU1
	BUTTON MENU2
	BUTTON MENU3
END_GROUP

BEGIN_GROUP JL_MAIN2
LABEL 自动指引
	BUTTON MENU21
	RIBBON_STYLE ALWAYS_SMALL_IMAGE_AND_TEXT
	BUTTON MENU22
	RIBBON_STYLE ALWAYS_SMALL_IMAGE_AND_TEXT
END_GROUP

BEGIN_GROUP JL_TC
LABEL TC相关
	BUTTON TC1
	RIBBON_STYLE ALWAYS_SMALL_IMAGE_AND_TEXT
END_GROUP

BEGIN_GROUP JL_DRAFT
LABEL 制图相关
	BUTTON DRAFT1
	RIBBON_STYLE ALWAYS_SMALL_IMAGE_AND_TEXT
END_GROUP

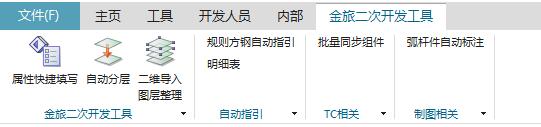

效果如下：
功能区

  • TITLE，标题
  • VERSION，版本
  • BEGIN_GROUP，END_GROUP定义一个组。如上图有”金旅二次开发工具”、”自动指引”、”TC相关”、”制图相关”四个组。
  • LABEL，组名称
  • BUTTON，men文件中菜单项的名称
  • RIBBON_STYLE，按钮的样式

参考资料

细节请参考菜单及工具条
